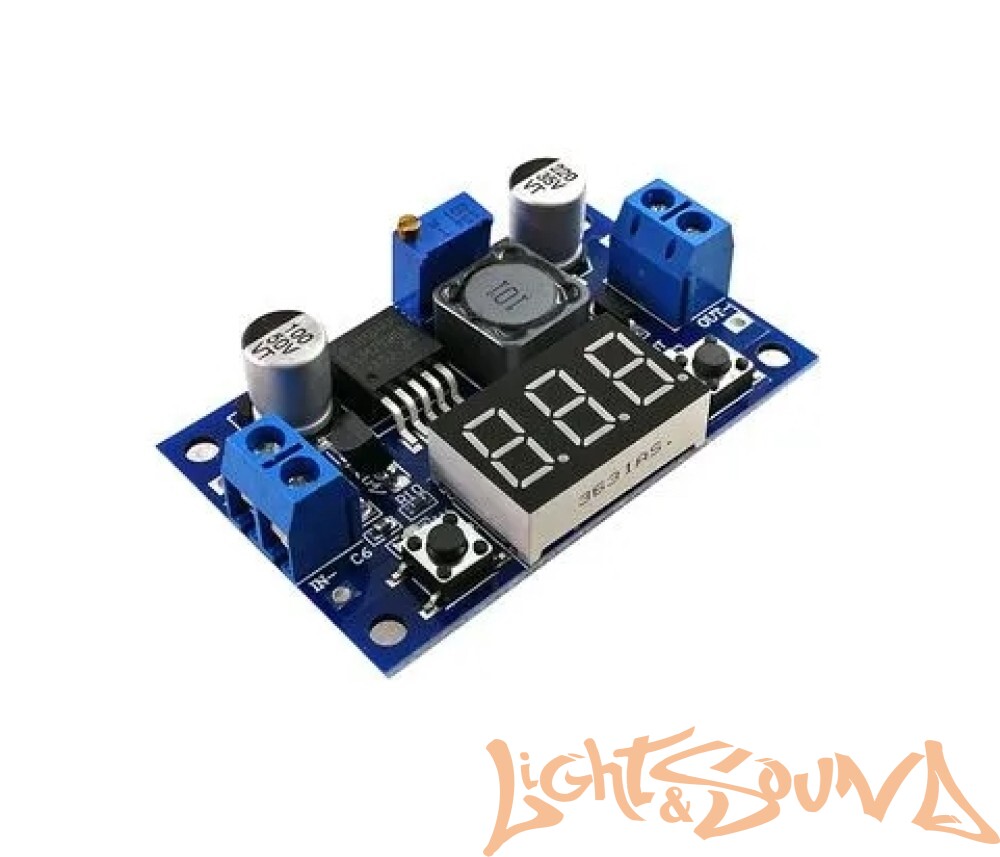

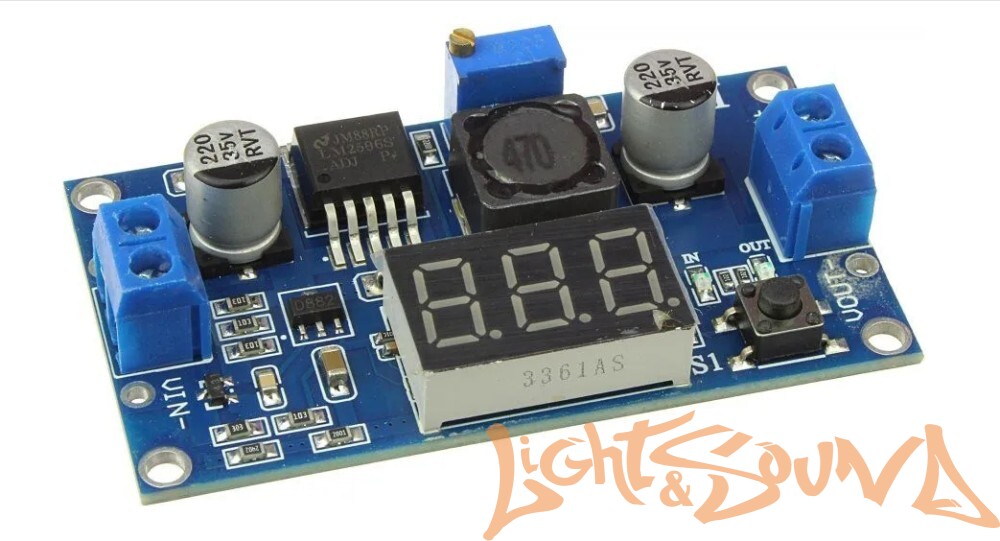

Регулируемый стабилизатор LM2596S HW-319-V6.0

Технические характеристики:

• Модель: HW-319 / аналоги
• Энергопотребление в режиме ожидания: менее 20 мА
• Входное напряжение: 4.7В ~ 40В DC
• Блокируемое напряжение: менее 4.5В
• Выходное напряжение: 1.25 ~ 35В DC
• Ток нагрузки: до 2А (3А с радиатором)
• Падение напряжения (+25℃): 0.7± 0.3В
• Чип преобразователя: LM2596S
• Коэффициент эффективности (КПД), макс.: 93%
• Частота преобразования ШИМ: 150 ± 15% кГц
• Встроенные функции: вольтметр
• Шаг измерения: 0.1В
• Погрешность: ± 0.5В
• Экран
  • конструкция: светодиодный трёхсимвольный семисегментный
  • диагональ: 26.5 мм (1.04 дюйма)
  • цвет символов: красный

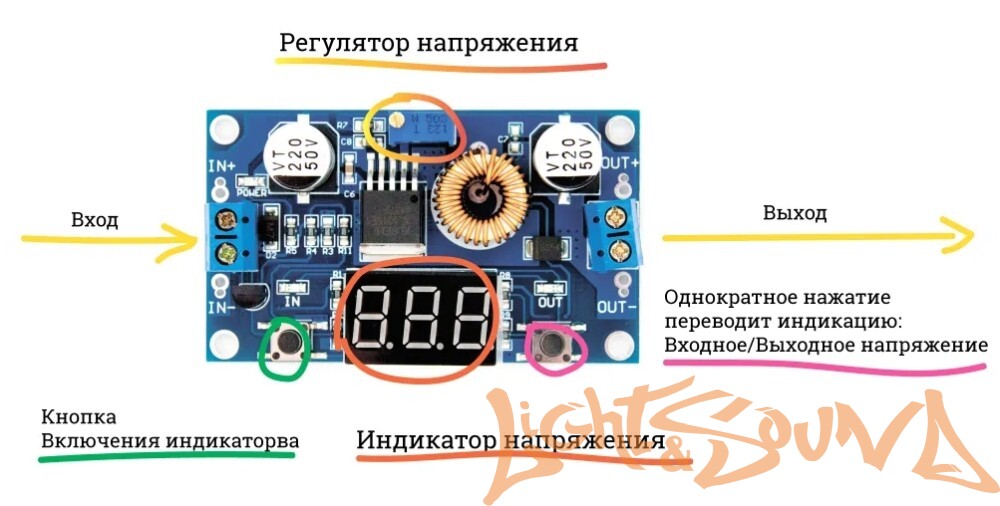

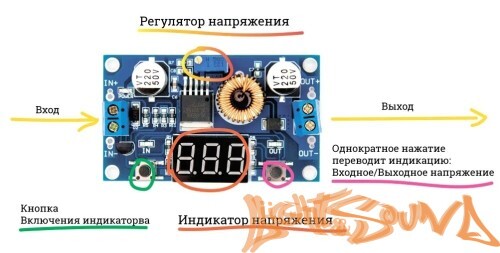

• Кнопочное управление 2-мя режимами отображения данных
• Регулировка эл.параметров: выходное напряжение
• Способ настройки: вращение подстроечного винта многооборотного потенциометра
• Количество оборотов потенциометра: 25 ± 3
• Светодиодная индикация событий: питание, вход/выход
• Защита от: переполюсовки на входе
• Монтажные отверстия: 4 х Ø3.2 мм
• Контактная группа: площадки для пайки, винтовые клеммы-терминалы
• Рабочая температура: -25℃ ~ +75℃
• Размеры: 56.2 х 35.5 х 11.8 мм
• Вес: 20 гр

Понижающий регулятор постоянного напряжения HW-319 на базе популярной микросхемы LM2596S предназначен для быстрой и лёгкой интеграции в произвольную электронную схемотехнику серийно выпускаемых изделий или индивидуальных разработок. Выполняющий функцию понижения и стабилизации, преобразователь HW-319 способен работать в широком диапазоне как входного низковольтного напряжения - от 4.7В до 40В, так и выходного напряжения - от 1.25В до 35В. Уровень блокируемого напряжения (состояния автоматического отключения при недостаточном питании) у микросхемы LM2596S определён на отметке 4.5 вольта.

HW-319 не имеет встроенного регулируемого ограничителя по току нагрузки. Рекомендованный ток на выходе в нормальных условиях эксплуатации (+25℃), без установки на чип LM2596S дополнительного пассивного или активного воздушного охлаждения, не должен превышать 1-1.5 А. Для нагрузок с током до 3А - охлаждение должно быть обязательным.
